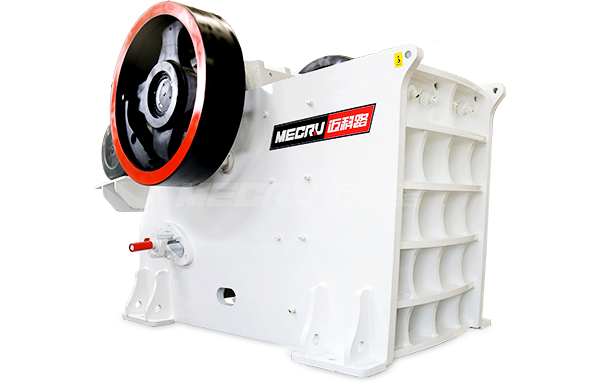

C系顎式破碎機

應用領域：砂石料場、礦山開采、煤礦開采、建筑石料、化工電力、基礎交通建設等部門。

適用物料：河卵石、花崗巖、玄武巖、鐵礦石、石灰石、礦渣等各類中硬度巖石、礦石的粗碎、中碎作業。

進料粒度：120-1500mm 處理能力：65-1590t/h

全國統一銷售熱線：0371-65600333點擊免費咨詢

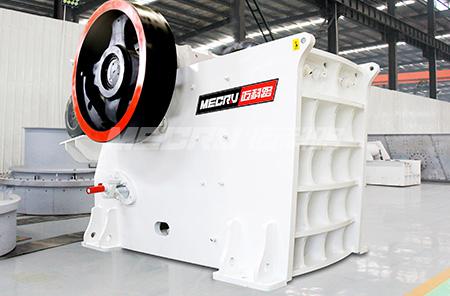

產品簡介

顎式破碎機，俗稱顎破，由動顎和靜顎兩塊顎板組成破碎腔，模擬動物的兩顎運動而完成物料破碎作業的破碎機。顎式破碎機采用深腔破碎，無死區，進料和破碎效率大大提升，而且單機節能15%-30%，系統節能一倍以上。具有工藝先進、使用壽命長、工作可靠、維修簡便等優勢適宜于破碎抗壓強度不高于320MPa（兆帕）的各種軟硬礦石料，可在礦山、冶金、建材、公路、鐵路、水利和化工等多種行業作粗、中、細碎用，產品規格齊全，其中進料粒度在125-1500mm范圍內的設備是粗破型號，細破型號進料粒度不大（120-250mm）。

產品優勢

顎式破碎機是出現較早的粗碎設備，因其構造簡單、工作可靠、且維護保養起來還比較方便，所以在當下很多砂石案場都有使用。

顎板牙型，厚度優化

優化了牙型顎板，并選擇適當?shù)腻i鋼合金材料，既提高了產量又降低了使用成本。

高質量鑄鋼件

動顎總成采用高質量的鑄鋼件，整體鑄鋼的軸承座能夠保證設備運行的可靠性和耐用性。

一體化的電機機座

一體化的電機機座能減少了破碎機的安裝空間和v形帶的長度，并能夠調節電機v形帶的張力，增加v形帶的使用壽命。

雙楔塊調整

雙楔快調整系統更加堅固、簡單、安全和快捷。如果選用液壓驅動調整裝置，易于實現設備生產自動化。

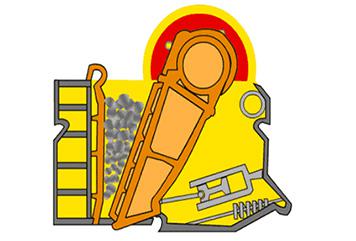

工作原理

采用曲動擠壓型的工作方式，工作時，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時，肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與此同時，物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿、彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料，實現批量生產。

技術參數

C系顎式破碎機技術參數

型号	给料口尺寸	最大进料尺寸	排料口调整范围	处理能力（t/h）	偏心轴转速（r/min）	电动机功率	总重量	外形尺寸（长x宽x高）（mm）
C80	510*800	420	40-175	65-380	350	75	9.52	257715261750
C96	580*930	460	60-175	120-455	330	90	11.87	288017551460
C106	700*1060	580	70-200	155-580	280	110	17.05	332020302005
C116	800*1150	680	70-200	170-600	260	132	21.5	360024002730
C125	950*1250	800	100-250	290-845	220	160	43.91	410028002980
C140	1070*1400	920	125-250	385-945	220	200	54.01	440030103140
C145	1100*1400	950	125-275	400-1070	220	200	63.19	460031103410
C160	1200*1600	1020	150-300	520-1275	220	250	83.3	590037004280
C200	1500*2000	1200	175-300	760-1590	200	400	137.16	670040404465
